Radar

Evrlast Radarsensor - Messbereich, Frequenz, Pegel

Details
Auflösung	3mm
Messbereich	bis zu 23m

Bestimmungsmäßiger Gebrauch

Die Pegelsensorstation misst den Abstand vom Montagepunkt zur Wasseroberfläche über den auf der Unterseite der Station eingebauten Radar-Sensor und errechnet den aktuellen Pegelstand über entsprechende Kalibrierungspunkte.

Die Station muss für korrekte Messungen über der Wasseroberfläche so montiert werden, dass zwischen dem Radarsensor und der Wasseroberfläche keine Gegenstände, Metallobjekte oder andere Hindernisse existieren.

Übersicht

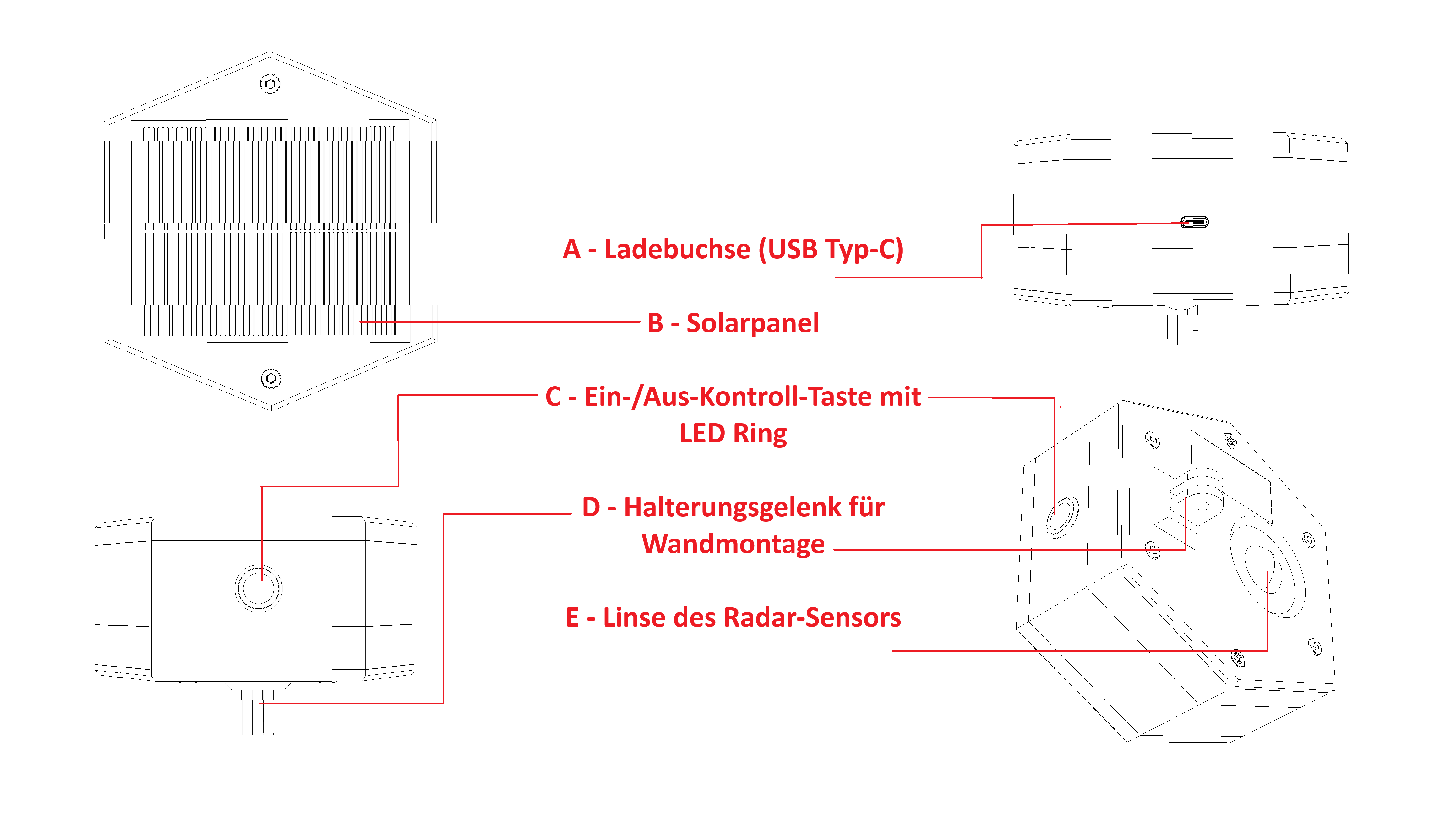

Evrlast Pegelsensor-Station

Wandmontage Halterung

Montage

Bitte beachten Sie die in diesem Dokument aufgeführten Sicherheitshinweise!

Die evrlast Pegelsensor-Station kann an einer Wand mittels mitgelieferten Wandmontage-Halterung montiert werden.

Montagevoraussetzungen für eine korrekte Funktion:

• Pegelsensor-Linse muss nach unten zeigen und die Station muss waagerecht ausgerichtet werden.
• Station muss für korrekte Messungen über der Wasseroberfläche so montiert werden, dass zwischen dem Radarsensor und der Wasseroberfläche keine Gegenstände oder andere Hindernisse existieren.
• Der Montagepunkt sollte so gewählt werden, dass sich im Messkegel des Radarsensors keine großen Metallobjekte (z. B. Brückengeländer, Stützpfeiler, Metallspundwände) befinden. Metall reflektiert Radarwellen besonders stark (stärker als die Wasseroberfläche selbst) und kann das Messergebnis verfälschen.
• Für optimale Energieversorgung und wartungsarmen Betrieb sollte die Station an einer Stelle mit ausreichend Morgen- und/oder Abend-Sonnenlicht montiert werden.
• Das Photovoltaikmodul ist mit einer Folie geschützt. Vor der Montage sollte diese entfernt werden.

HINWEIS ZUR MONTAGEUMGEBUNG

Metallobjekte in der Nähe des Messkegels (z. B. Brückengeländer, Stützpfeiler oder Metallspundwände) können die Messung erheblich beeinträchtigen. Da Metall Radarwellen stärker reflektiert als Wasser, können solche Objekte als stärkeres Echosignal gewertet werden und den gemessenen Pegelstand verfälschen. Wählen Sie den Montagepunkt daher so, dass der Messkegel frei von metallischen Einbauten und Konstruktionen ist.

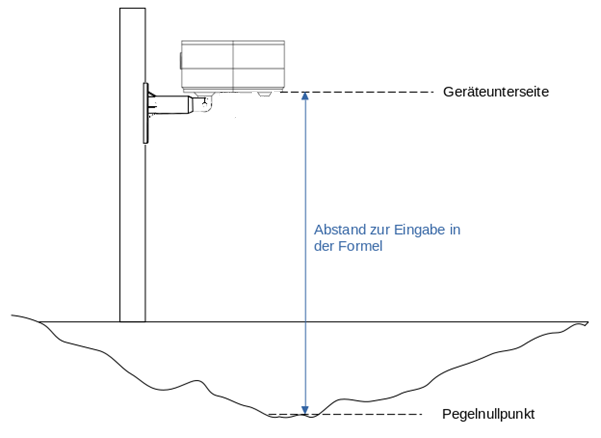

Pegelnullpunkt

Damit der Pegelsensor den Wasserstand korrekt errechnen kann, muss die hinterlegte Formel mit dem Abstand des Sensors zum Pegelnullpunkt rechnen.

Messen Sie dazu den Abstand der Geräteunterseite bis zum Gewässergrund. Den gemessenen Wert geben Sie in Millimetern in der Formel oder dem Wizard an.

HINWEIS

Der verbaute Sensor kann eine maximale Entfernung von 23m erfassen. Das Minimum der Messung liegt bei 30cm. Daher sollte der Sensor mit einer Entfernung von mindestens 30cm über dem zu erwartenden Maximalpegel montiert werden.

Montagereihenfolge

1. Bohrlöcher für die Wandmontage markieren: Schraubendurchführungen (Z) der Montage-Halterung als Bohrlochschablone zum Markieren der Bohrlöcher an geeigneter Stelle verwenden und mit einem 6mm Bohrer bohren.
2. Die Wandmontage-Halterung mit beigelegten Dübeln, Schrauben und Unterlegescheiben montieren. Die Schrauben hierbei sollten in diesem Schritt noch nicht zu fest angezogen werden. Die Unterlegscheiben müssen zwischen Schraubenkopf und Halterungsplatte platziert werden.
3. Die evrlast Pegelsensor-Station mit dem Wandmontage-Arm verbinden, in dem man Halterungsgelenk der Station (D) mit Montagepunkt des Wandmontage-Arms (Y) verbindet und mittels mitgelieferter Fixierschraube durch die beiden Öffnungen und ebenfalls im Lieferumfang enthaltener Mutter fixiert. Die Unterlegscheiben werden zwischen Schraube und Gehäusematerial bzw. Mutter und Gehäusematerial angebracht.
4. Gehäuse der evrlast Pegelsensor-Station waagerecht ausrichten und die Schrauben in (Z) und (Y) so fest anziehen, dass das Gerät die Ausrichtung nicht verliert.

VORSICHT

Achtung, durch zu festes Anziehen der Schrauben besteht die Gefahr von Rissen oder Abplatzungen der Montage-Teile. Sollten sich während der Montage Risse bilden oder Material abplatzen, darf die Station nicht montiert werden und muss abgebaut werden. Ansonsten können weitere Schäden an der Station selbst oder Verletzungen von Personen durch herabfallende Teile entstehen.

Wartung

HINWEIS

Die Radarlinse sollte regelmäßig auf Verschmutzungen oder Ablagerungen geprüft werden, da diese die Messgenauigkeit beeinträchtigen können.

Konformitätserklärung

Hiermit erklärt die TAGBACK GmbH & Co. KG, dass der Funkanlagentyp EVRLAST AS2-LC1 der Richtlinie 2014/53/EU entspricht.

Den vollständigen Text der EU-Konformitätserklärung können Sie hier herunterladen: EU-Konformitätserklärung (PDF)
